一、概述：

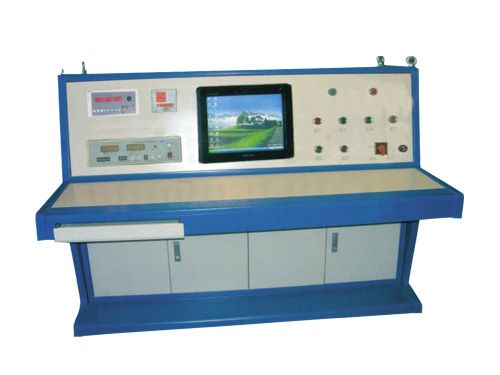

     SBZT一400計算機輔助水泵水力性能測試系統是將用于水泵試驗測試系統應該采用成套設計方法，考慮試驗過程中的設備，將其納入系統設計中，作為測試控制系統的一部分。這樣在使用過程中，設備操作簡單使用方便，試驗效率高。

二 、實驗裝置：

1  主要對礦用潛水電泵離心泵進行出廠試驗和型式試驗。

2  水泵測試系統采用開式結構的標準試驗裝置．試驗回路通過測量截面的液流具有軸對稱的速度分布等靜壓分布和無裝置引起的旋渦。

3  開式水池位于地面上或地面下  水池深度與容積應流量水泵試驗時不發生旋渦。

4  管路測量回路由測量管路取壓裝置  流量傳感器  調節閥等組成。

5  測量共有三套測量回路，指針式壓力表同時顯示。

三、參數：

1：水流量測量：O～1000m3／h；

2：揚程測量：0～3 5MP；

3：電機額定電流：0～500A；

4：對地絕緣電阻：0～1000MΩ；

5：三相電參數測量：電壓 電流、有功功率無功功率等。
